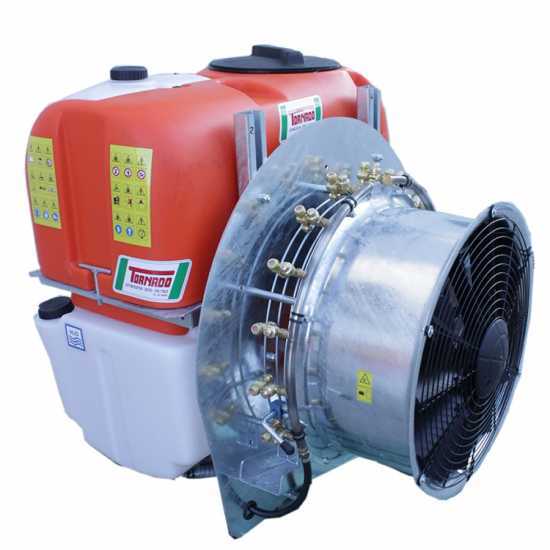

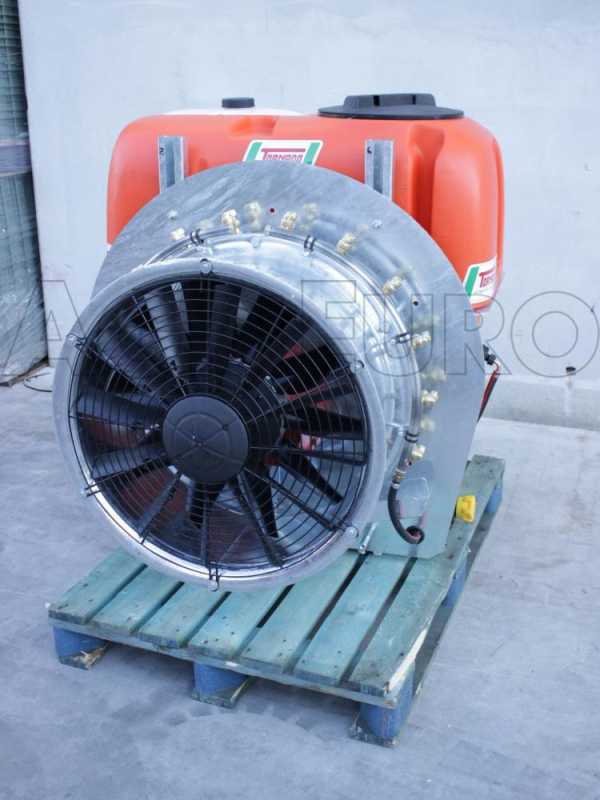

TORNADO 200/51/600 - Atomiseur porté avec attelage pulvérisation à tracteur

Appareil pour traitement à pulvérisation dans les cultures de grandes dimensions.

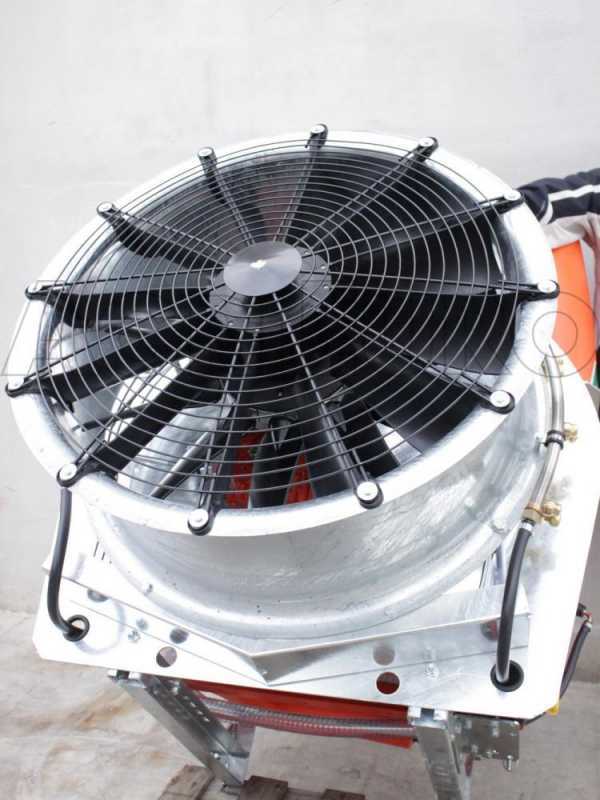

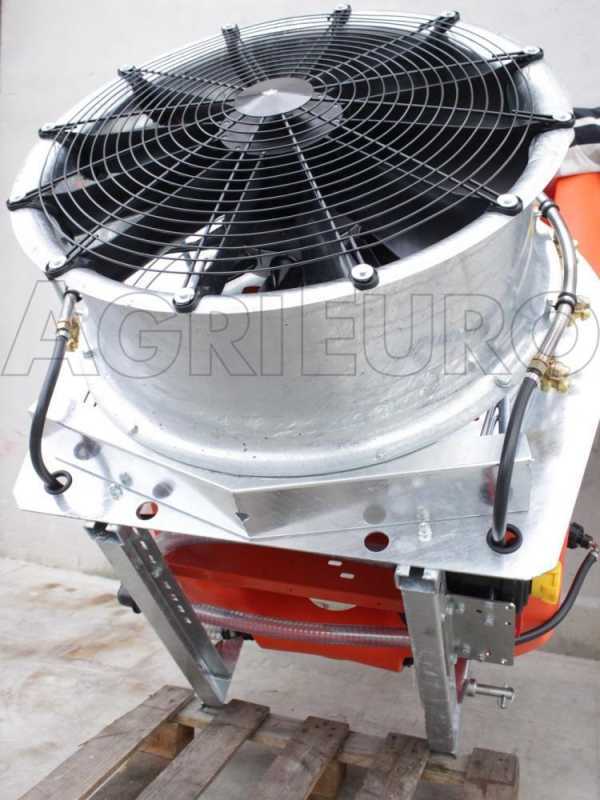

Grand ventilateur diamètre 600 mm.

Convoyeur externe au ventilateur, plateau postérieur et châssis réalisés en acier galvanisé à chaud, garantissant une grande solidité (beaucoup de ventilateurs sont aujourd’hui entièrement en plastique) et surtout une résistance aux agents atmosphériques (métal anti-oxydation).

La dimension du ventilateur est l’élément le plus important d’un atomiseur, car il détermine :

• La puissance du jet d’air (plus grand est le diamètre du ventilateur, majeure sera la quantité d’air produite, et donc ceci augmentera la capacité de la machine à traiter sur des hauteurs et distances plus importantes)
• la finesse des gouttelettes durant la nébulisation (plus grande est la puissance et la quantité d’air débitée, plus le phénomène de dissociation des particules de liquide sera significatif durant l’opération)
• Traitement et pulvérisation à bas régime (afin d’obtenir les mêmes prestations que pour un ventilateur de diamètre plus petit)

ATTENTION : Il est fortement conseillé de vérifier attentivement la capacité de levage de votre tracteur, en tenant compte du poids total de la machine lorsqu'elle est à pleine charge.

Le ventilateur est doté d’une seconde hélice à rotation inverse (dite plus techniquement hélice à contre-rotation).

Ce système fournit un rendement nettement supérieur aux ventilateurs dotés d’une seule hélice, qui produisent un volume d’air pas tout à fait symétrique, clairement plus puissant sur le côté gauche (55% de puissance contre 45 % du côté droit). Cela signifie au final que les atomiseurs de base effectuent un traitement irrégulier et pas tout à fait équilibré.

La seconde hélice, qui est fixe, est dotée de pales au profil identique et en position inverse par rapport au rotor, amenant un équilibre parfait lors de la répartition du flux. De cette façon vous obtiendrez un volume totalement symétrique, et donc 50 % produit sur le côté gauche et 50 % sur le côté droit.

Les deux hélices ont 10 pales. Celles présentes sur l’hélice rotative, sont à inclinaison réglable. La plupart des modèles sur le marché sont équipés seulement de 8 pales. Ceci vous assure également une plus grande efficacité durant le fonctionnement de ce produit.

Doté de redresseurs de flux d’air qui permettent de dévier intégralement l’air produite vers les plantes et non à terre comme cela se passe avec les atomiseurs qui n’en sont pas équipés.

Détail du système de rotation des pales de l’hélice

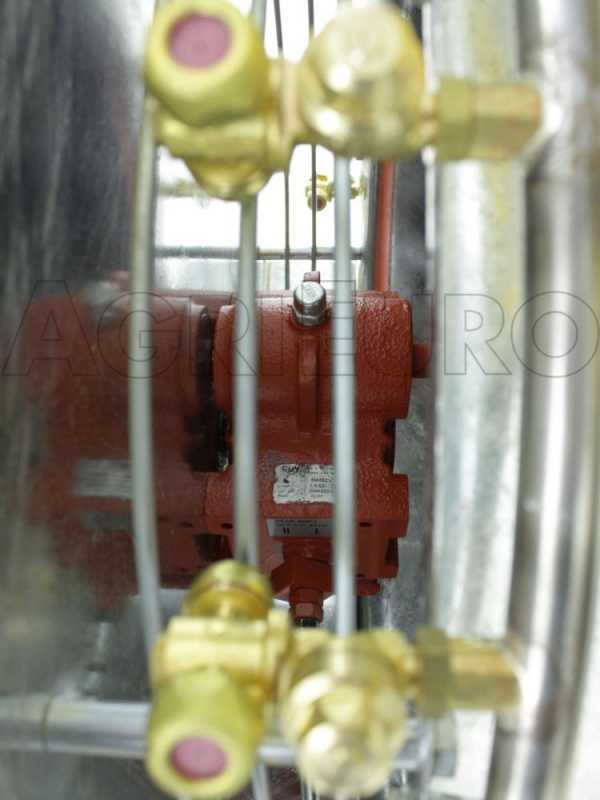

Le ventilateur est contrôlé grâce au multiplicateur à engrenages 1 vitesse + point mort de grande dimension et solidité.
Fabriqué en Italie, avec une boîte en fonte, les engrenages internes à bain d’huile en acier, garantissent une durée de vie prolongée et une extrême fiabilité.

Rampes porte-jets en acier inox divisées en deux secteurs, 6 jets sur la gauche et 6 jets sur la droite.

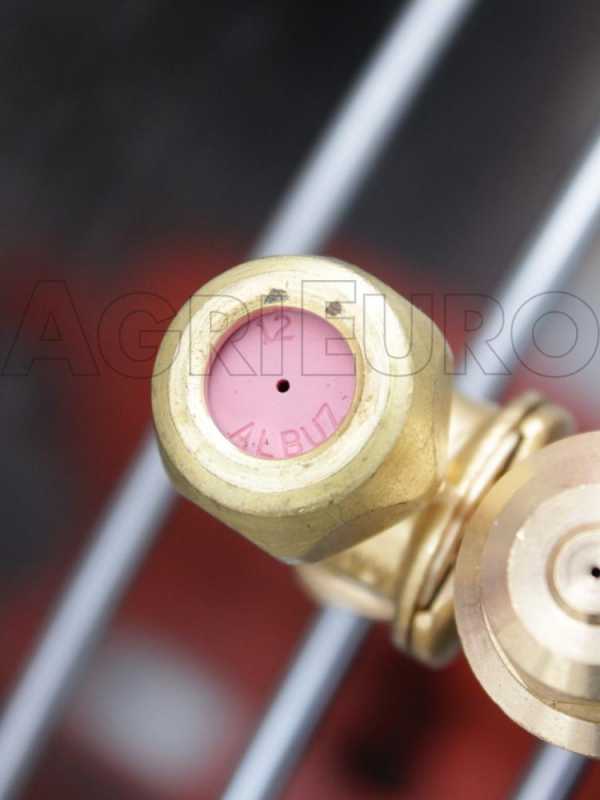

Chaque buse en laiton avec l’anti-goutte est dotée de 3 positions, modifiables avec une simple rotation manuelle du jet sur son axe (trois types de fonctions coïncident avec les différentes positions disponibles):

• Jet plus large (diffusion du liquide traitant plus importante)
• Position centrale = jet fermé
• Jet plus réduit (diffusion du liquide traitant réduite)

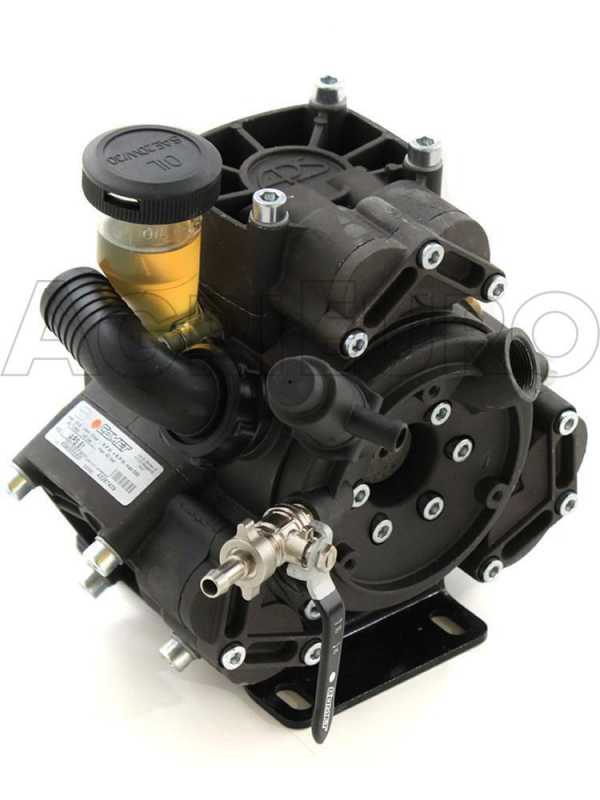

Pompe Comet haute pression APS 51
Pompe d’exceptionnelle qualité et à hautes prestations.

COMET: c’est le plus grand et prestigieux producteur de pompes à membranes au niveau mondial. Et c’est une entreprise 100% italienne.

Nouvelle configuration à trois membranes. Garantit une durée et une fiabilité exceptionnelle ainsi qu’un entretien limité.

Rapide accessibilité aux vannes d’aspiration-refoulement, disposées toutes sur la partie d’aspiration.

Vanne avec adaptateur et plateau en acier inox.

Détail du robinet d’activation de l’agitateur interne

PRESTATIONS:
Bars: 40 (modifiables)
Débit: 51,0 litres/min.

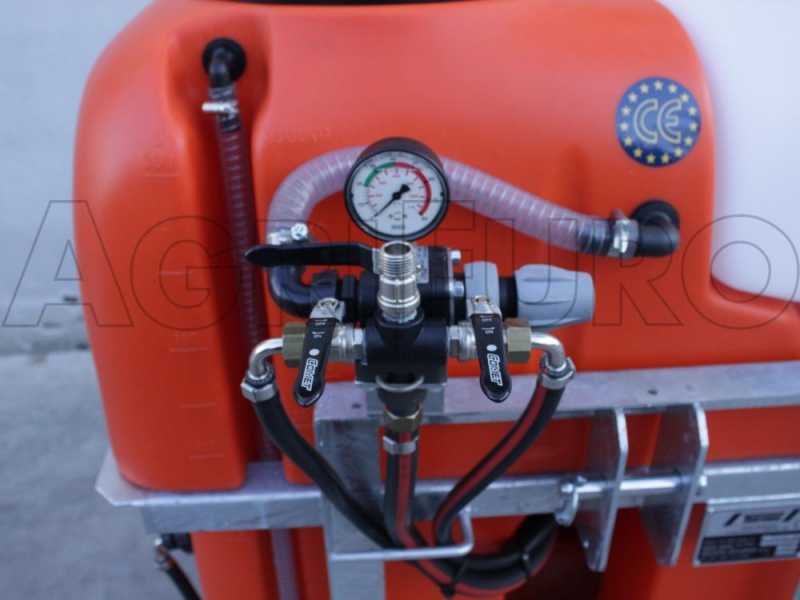

Groupe régulation pression originale Comet à 3 voies.

Les deux robinets latéraux alimentent respectivement le secteur droit du ventilateur et le secteur gauche.

Ceci signifie qu’il est possible d’activer la distribution des deux secteurs même de façon non conjointes, par exemple en activant seulement les jets du côté droit ou seulement du côté gauche (par exemple lorsqu’il s’agit de traiter juste une petite parcelle du terrain).

La sortie supplémentaire supérieure est libre et permet d’utiliser une lance à levier manuelle ou d’adapter d’autres types d’applications différentes du ventilateur présent sur l’atomiseur

Le groupe de commandes sera livré dans un colis à part, il suffira ensuite de connecter les tuyaux inclus dans la confection.

Châssis PROFILÉ LOURD en acier galvanisé à chaud + attelage trois points reliant les bras de relevage complété de goupilles de verrouillage.

Réservoir en polyéthylène à vidange totale capacité 200 litres.

Réservoir supplémentaire pour le lavage des mains de l’opérateur.

Cuve lave-circuit (pour effectuer le lavage interne du pulvérisateur, des tuyaux et des appareils à la fin du traitement avant de ranger votre machine). Pour l’activer il suffit d’ouvrir le robinet présent dans le filtre à cartouches.

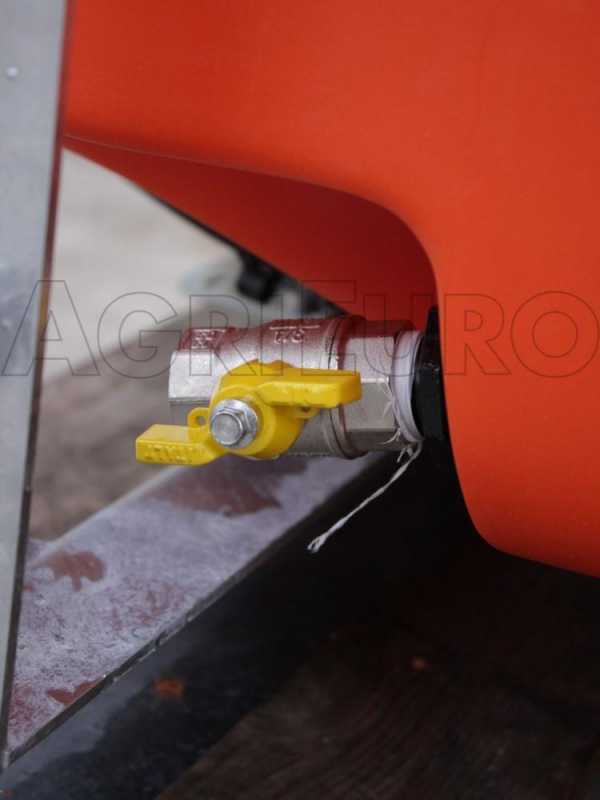

Détail du robinet inférieur servant à effectuer la vidange totale.

Détail du niveau extérieur avec jauge graduée.

Agitateur hydraulique , pour le mélange constant du produit à l’intérieur du réservoir, doté d’un jet à haute pression qui répand la solution au centre de la cuve.

Il s’active en ouvrant le robinet présent directement sur la pompe Comet.

Filtre d’aspiration externe externe doté d’un système d’auto-remplissage (le tuyau pour effectuer l’auto-remplissage du réservoir de ce pulvérisateur peut être acheté séparément, et nous le proposons dans les « produits associés »).

Le ventilateur est contrôlé par un multiplicateur de vitesse à engrenages 1 vitesse + point mort de grande dimension et solidité.
Réalisé en Italie, avec parois en fonte, engrenages intérieurs en acier par bain d’huile, garantit longue durée et fiabilité exceptionnelle.

Grand choix d’accessoires vendus séparément, il suffit de cliquer sur la fenêtre PRODUIT ASSOCIÉS afin de procéder à l’achat de l’accessoire qui vous est nécessaire.

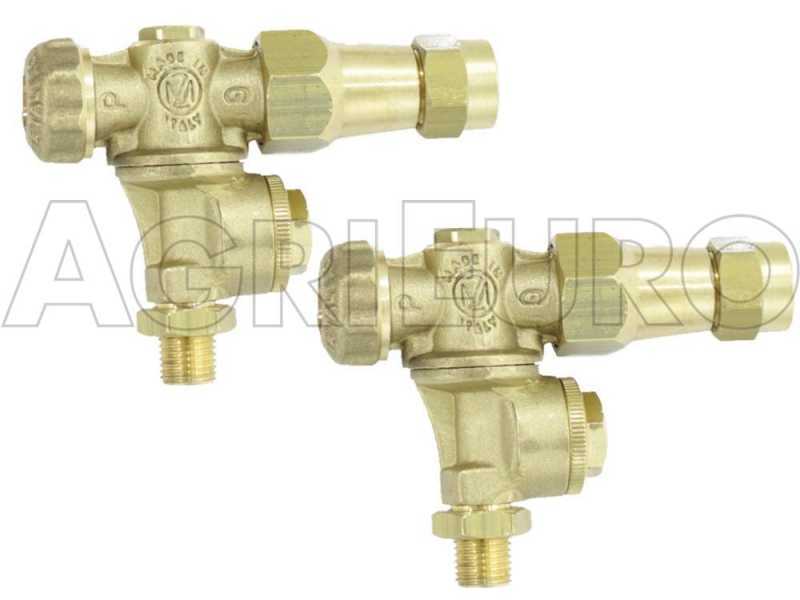

2 Buses double pour atomiseurs avec sorties anti-goutte.
Utiles pour augmenter la distance aussi bien latérale que verticale accessible à l’atomiseur.

Kit Rallonges à embouts rapides pour variateur de pression Comet série GCP .
Facilite le travail en déplaçant le groupe de façon à pouvoir le fixer à proximité du tracteur.

Kit mélangeur de poudre complété de récipient d’application offert .
Utilisable pour le mélange des produits de traitement de la végétation.

Kit de commandes à distance électrique pour variateur de pression .
permet de déplacer en cabine les commandes électriques de l’atomiseur.

Tuyau d’aspiration

Cardan 3x900
