Description

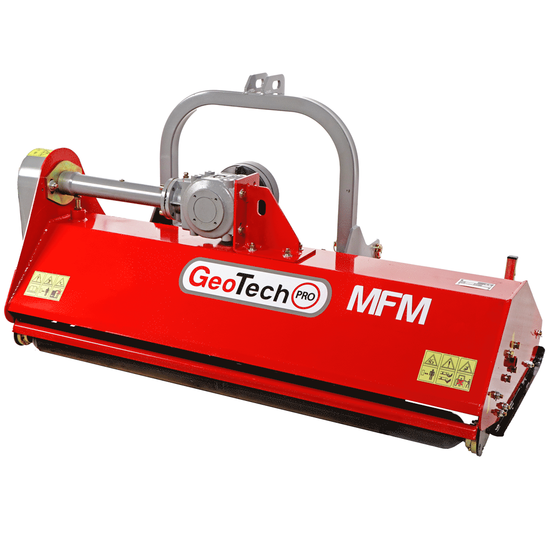

Broyeur sur tracteur GeoTech Pro modèle MFM 125

Le broyeur sur tracteur à axe horizontal série MFM a une structure médium qui s'adapte au broyage de sarments légers, herbe et petits arbustes.

Broyeur de série médium conçu pour un usage domestique.

Broyeur pour petits tracteurs.

Il est équipé d'un attelage fixe, 3 courroies de transmission et rouleau arrière.

DONNÉES TECHNIQUES :

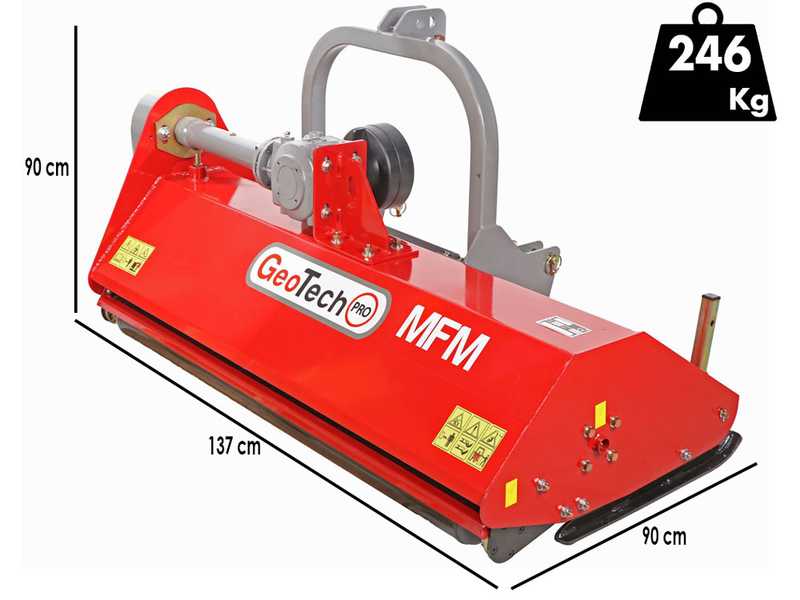

Largeur réelle de travail : 122 cm
Largeur hors-tout (avec patins latéraux montés): 137 cm
Poids : 246 kg
Attelage à 3 points de 1° catégorie
Transmission à 3 courroies

ÉQUIPEMENT DE SÉRIE :

fonctionnant à marteaux
rouleau stabilisateur arrière
arbre à cardan

Attention : Avant de le mettre en route lire très attentivement le manuel d’instructions.

Monter toutes les parties, procéder au contrôle de serrage des boulons.
Avant de la mettre en route lire attentivement le manuel d’instruction.

GeoTech Pro MFM 125 - Broyeur sur tracteur fixe - Série médium

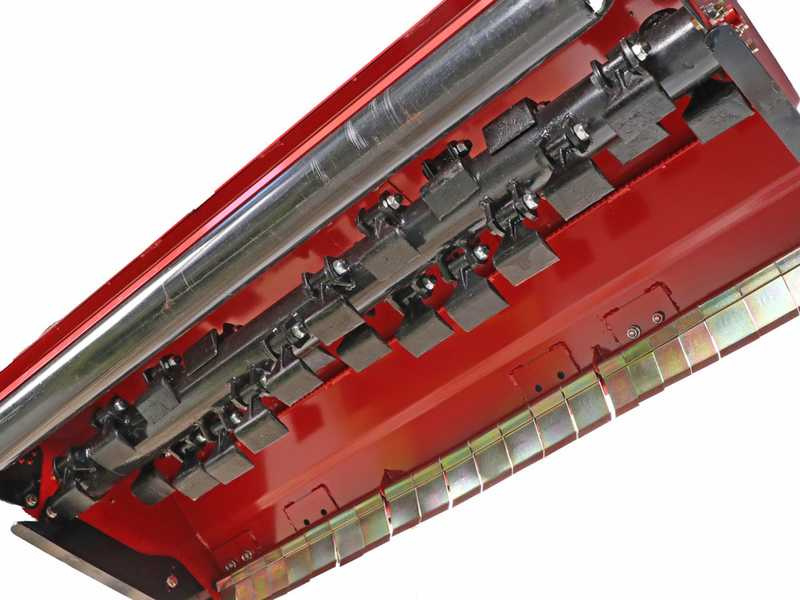

Outils de coupe à marteaux

Nr. marteaux montés de série: 22

Ces marteaux sont montés sur un robuste boulon en acier trempé de 16 mm de diamètre (longueur 90 mm).

Premier plan des marteaux de coupe, montés sur rouleau tournant.

Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, l'effet de vague du manteau herbeux en broyant le tout très finement.

Détail de la double rangée de contre-lames sous-coque.

Image figurative du rotor à double spirale

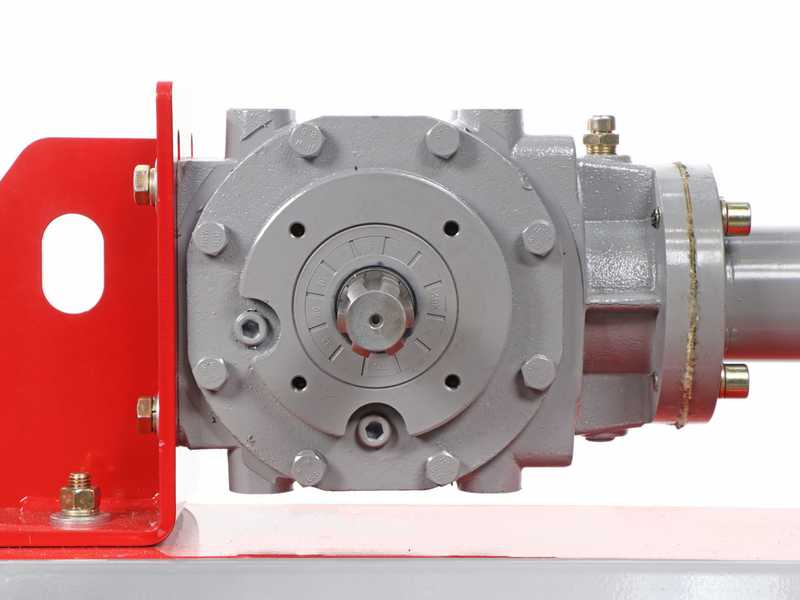

Transmission latérale à courroies et groupe réducteur à engrenages

Boîte d’engrenages en bain d’huile. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Doté de rallonge lubrifiée.

Cet appareil est doté d'un dispositif à roue libre intégré dans la boîte à engrenages; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu'il pourrait y avoir en passant du mouvement (540 tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu'à l'arrêt total.

Transmission latérale à 3 courroies (la plupart des broyeurs sur tracteur pour cette catégorie de poids sont dotés de transmission à 2 courroies)

Détail du carter de protection courroies latérales.

Détail du graisseur latéral côté transmission, en position facilité, accessible par la petite ouverture prévue à cet effet.

La boîte à engrenages de cette machine ne peut pas contenir plus de 1l d'huile.

Lire attentivement le manuel d'utilisation avant toute utilisation de la machine.

La prise de force est standard, de catégorie 1 3/8" z6 (adaptée à tous les tracteurs actuels et de production récente): Au cas où vous avez un ancien tracteur, il est impératif de contrôler s'il est doté de la même prise de force et ainsi que son sens de rotation qui doit être en sens horaire (droite)

Accessoires de stabilisation - rouleau arrière et patins latéraux

Rouleau arrière stabilisateur réglable en hauteur fourni de série.

Détail du coussinet de fixation du rouleau..

Détail du soutien du rouleau, avec orifices pour le réglage en hauteur. Réglable en hauteur sur 5 positions différentes.

Patins d'appui de série, peuvent également être réglés.

Protections antérieures robustes réalisées en acier moulé.

Pied d'appui pour le rangement.
