Description

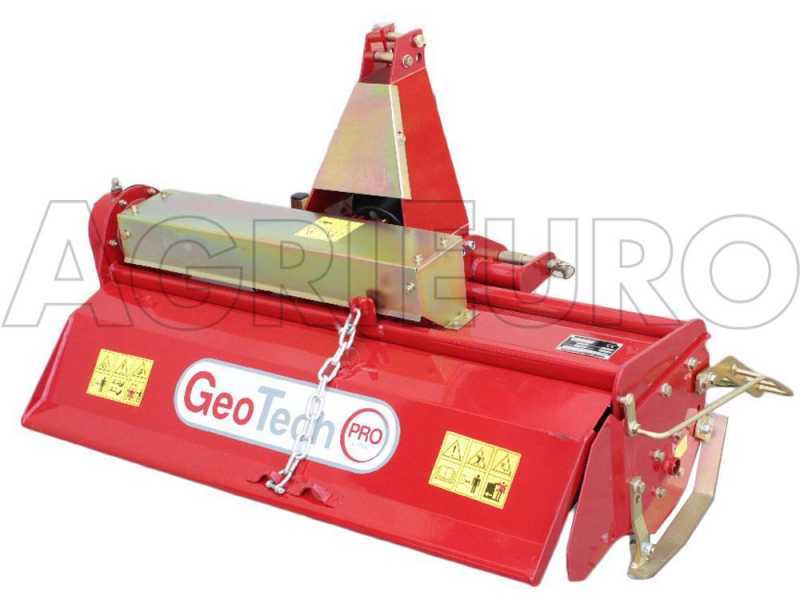

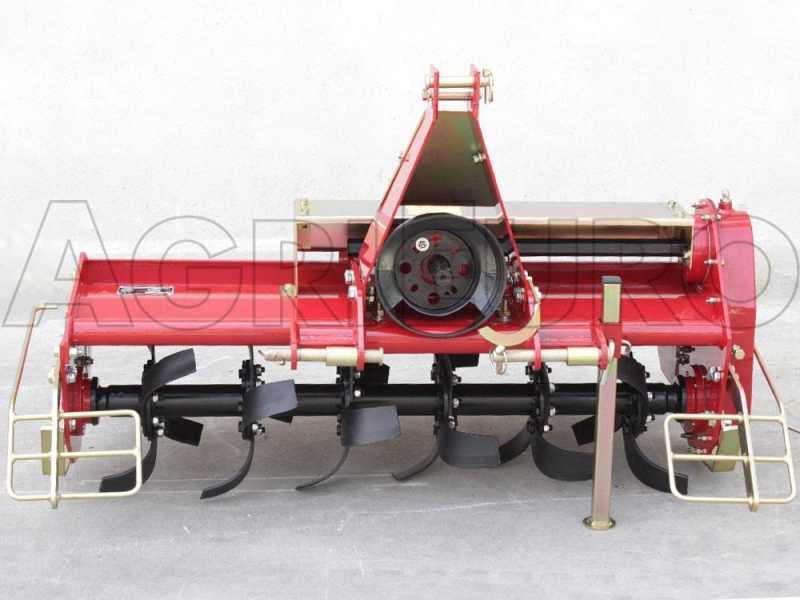

Fraise pour tracteur GeoTech Pro LRT-115

Série LÉGÈRE

Largeur de travail effective: 110 cm pour tracteurs 18-26 CV

La fraise rotative GeoTech Pro série LRT est un appareil de poids léger avec déplacement manuel conçue pour être appliquée aux tracteurs moyens et petits.

Adaptée à une utilisation limitée
Pour terrains de petite et moyenne surface
Conseillée pour des opérations pas trop intensives et sur terrain pas trop caillouteux.

Attention : la machine est expédiée prête l’emploi. Monter toutes les parties, procéder au contrôle de serrage des boulons.
Avant de la mettre en route lire attentivement le manuel d’instruction.
Assembler tous les éléments et vérifier serrage des boulons.
Avant l'utilisation, lire attentivement le manuel d'utilisation.

GeoTech Pro LRT-115 - Fraise rotative pour tracteur série légère - Déport manuel

Caractéristiques techniques

Caractéristiques techniques de la fraise rotative

Largeur hors-tout: 135 cm
Largeur de travail réelle: 110 cm
Poids: 131 kg
Puissance requise: 18-26 CV
Hauteur de travail: 18 - 20 cm
Nombre de bêches par flasque: 4
Nombre total de bêches: 24
Nombre de flasques: 6

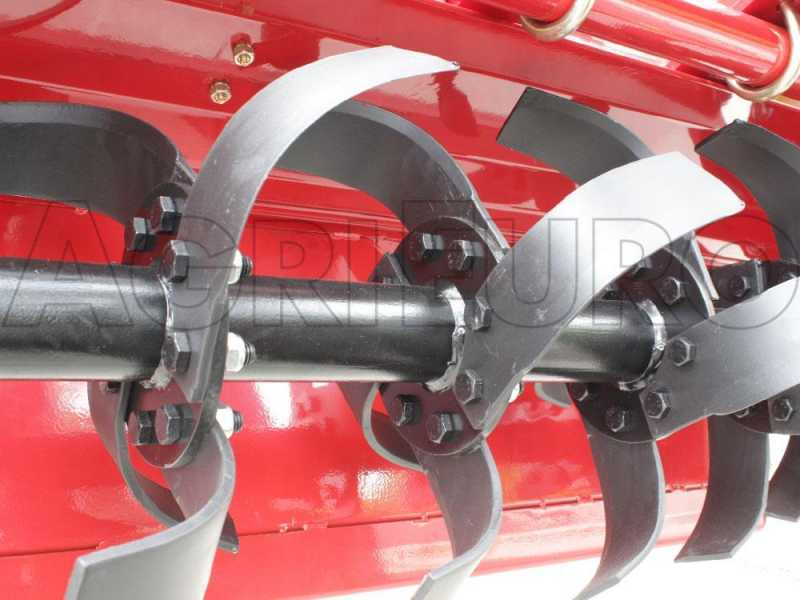

Bêches

Bêches en acier:

6 flasques
avec 4 bêches chacune (16 bêches au total)

Détail du support latéral de fixation interne du rotor à bêche.

Détail de l'ancrage externe du rotor, avec cavité centrale avec graisseur.

ATTENTION :

Toutes les fraises doivent travailler sur des terrains « propres », c’est-à-dire sans cailloux ni pierre d’une certaine dimension, qui pourraient causer, non seulement l’endommagement des bâches mais aussi, dans le pire des cas, l’endommagement du rotor, du châssis, ou bien des différents organes de transmission (joints à lèvre, roulements, etc…).

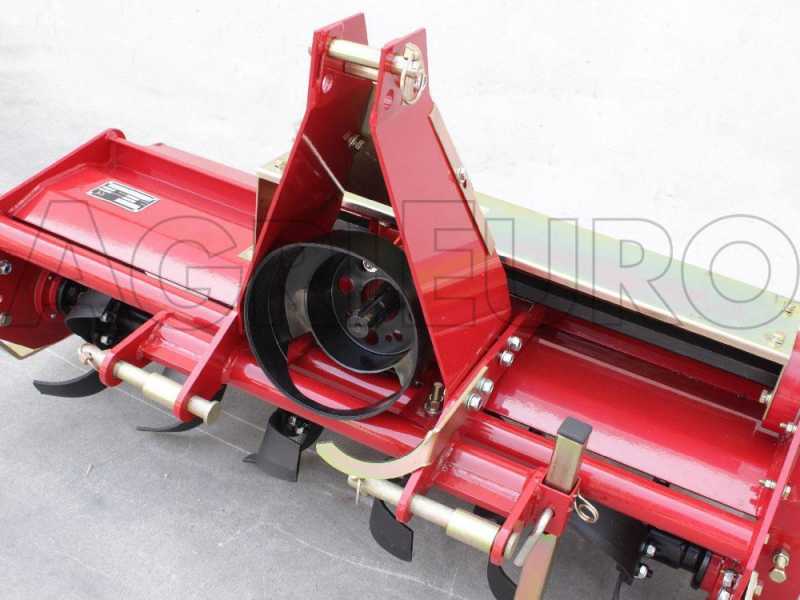

Déplacement latéral manuel et attache 3 points

La fraise rotative est munie du déplacement manuel.

Il est possible de déplacer l'ensemble avec l'attache 3 points, en dévissant les boulons de serrage et en faisant glisser librement sur la barre de déplacement qui parcourt toute la largeur de cette fraise rotative.

Ci-dessous quelques exemples de position:

Position 1
Position 2
Position 3

Détail des écrous de serrage.

Prise de force standard universelle ( 1 3/8" Z6 )

Les attaches sont de type universel et adaptable sur tous les tracteurs du marché.

Transmission et autres caractéristiques

Patins latéraux d’appui de hauteur réglable

Coffre arrière réglable avec une action de nivellement du sol.

La chaîne permet de régler le coffre en plusieurs positions

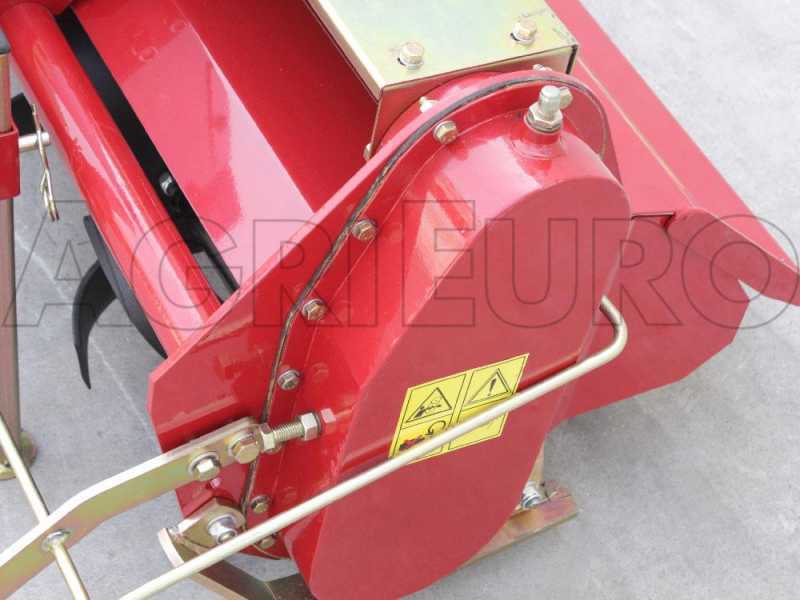

Transmission latérale par chaîne à bain d’huile

Détail du robuste boîtier de réduction en fonte avec engrenages à bain d’huile.

Prise de force standard universelle ( 1 3/8" Z6 )

Pivots de fixation au relevage de type universel (avec double diamètre et donc adaptables à tous les tracteurs)

Le cardan en équipement est muni d'un boulon de sécurité.

Le limitateur de couple à boulon de rupture permet, en cas de contraintes ou de couples imprévues ou excessives, d'éviter des dégâts aux éléments mécaniques de la fraise rotative. En effet, quand le régime dépasse la puissance supportable par le boulon, celui-ci se rompt et la puissance transmise s'annihile. Pour rétablir ensuite la transmission, on devra le remplacer par un boulon de même résistance, diamètre, filetage et longueur.

IMPORTANT!
