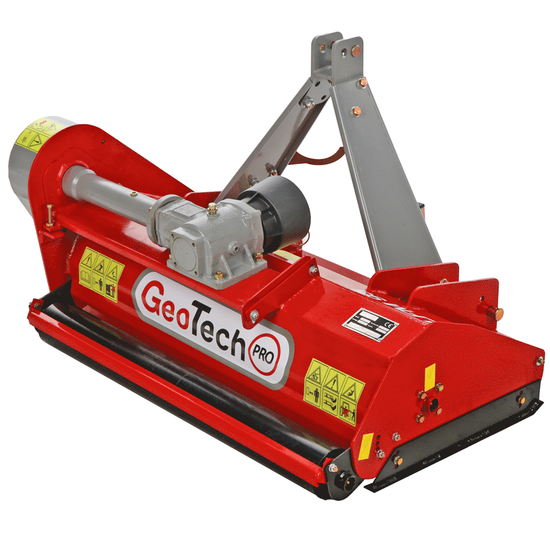

GeoTech Pro LFM115 - Broyeur sur tracteur - Série légère

Le broyeur sur tracteur à axe horizontal série LFM a une structure légère qui s'adapte au broyage de sarments légers, herbe et broussaille de petites dimensions.

Broyeur de série légère conçu pour un usage domestique.

Il est équipé de déport manuel, 3 courroies de transmission et rouleau arrière.

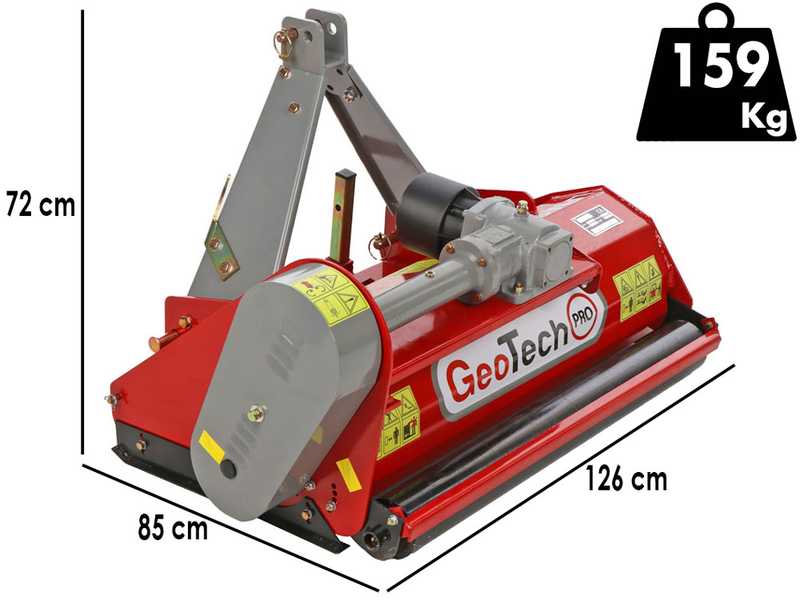

DONNÉES TECHNIQUES :

• Largeur réelle de travail : 113 cm
• Largeur hors-tout (avec patins latéraux montés) : 126 cm
• Poids : 159 kg
• Attelage à 3 points
• Transmission à 3 courroies

ÉQUIPEMENT DE SÉRIE :

• déport latéral manuel (11 cm)
• fonctionnant à marteaux
• rouleau stabilisateur arrière
• arbre à cardan

Attention : la machine est expédiée prête l’emploi. Monter toutes les parties, procéder au contrôle de serrage des boulons.
Avant de la mettre en route lire attentivement le manuel d’instruction.

Machine spécifique pour les travaux très légers, uniquement sur une étendue d'herbe ou tout au plus, pour de petits branchages (diamètre max 2 cm). Il est recommandé de l'utiliser avec des tracteurs de faible puissance (comme indiqué sur la fiche technique) et sur terrains bien nivelés et sans cailloux. En cas d'utilisation sur terrains qui ne sont pas bien nivelés et avec présence de cailloux, les chocs des différents ustensiles de coupe sur un sol bosselé de terre ou contre des pierres peuvent entraîner des dommages sur la machine (car il s'agit comme indiqué d'une série dite légère).

Nr. marteaux montés de série : 16

Ces marteaux sont montés sur un robuste boulon en acier trempé de12 mm de diamètre (lunghezza 90 mm).

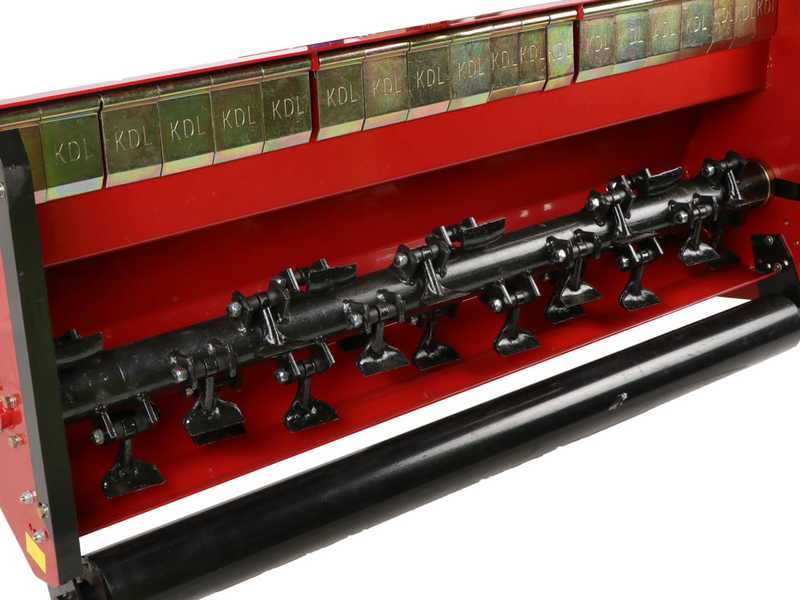

Premier plan des marteaux de coupe, montés sur rouleau tournant.

Broie finement herbes et sarments, avec successif roulage du manteau herbeux. Grâce au rotor à haut régime et aux nombreux marteaux, l'effet de vague du manteau herbeux en broyant le tout finement.

Image figurative du rotor à double spirale

Détail du support latéral avec coussinet de fixation interne du rotor à marteaux.

Détail de la fixation externe du rotor, avec cavité centrale avec graisseur.

Grâce aux marteaux on obtient une bonne coupe dans les jardins, gazons et aires urbaines. Le broyeur s'accroche à l'arrière sur l'attelage 3 points du tracteur.

Prise de force standard universelle ( 1 3/8" Z6 )

Le déport latéral est de type manuel.

Il est possible en dévissant les boulons de fixation, de déplacer latéralement le broyeur de 11 cm.

Cela permet de travailler près d'obstacles sans risquer de les heurter avec les roues du tracteur.

Les raccords sont de type universel compatibles avec tous les tracteurs présents sur le marché.

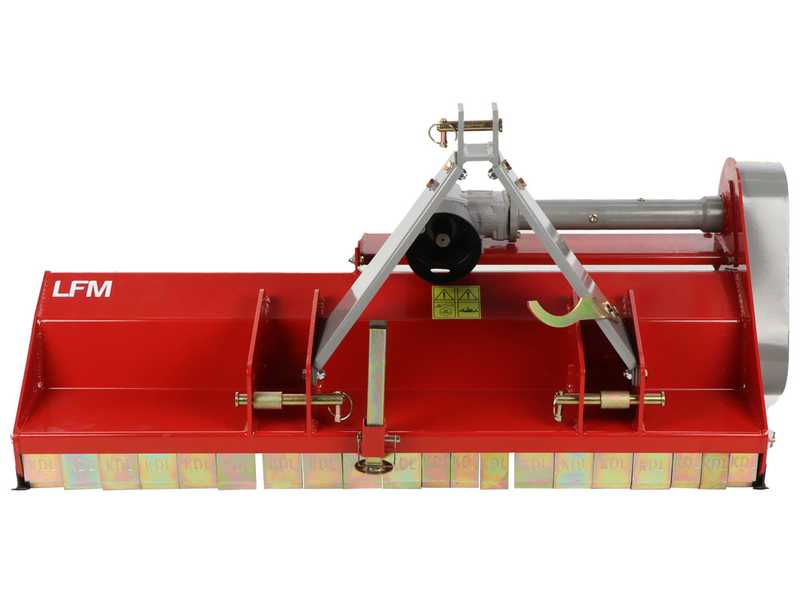

Détail du robuste attelage à 3 points.

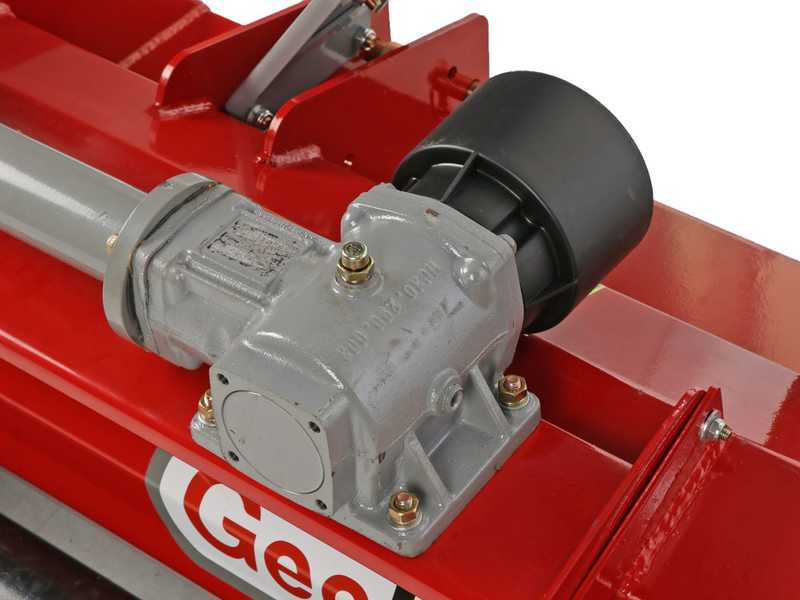

Boîte d’engrenages en bain d’huile. La carrosserie est réalisée par moulage, tandis que les engrenages internes sont en acier trempé. Doté de rallonge lubrifiée.

Cet appareil est doté d'un dispositif à roue libre intégré dans la boîte à engrenages; cela assure une longue durée de vie à toutes les parties en mouvement de la machine, en évitant le contrecoup qu'il pourrait y avoir en passant du mouvement (540tours/min) à 0 tours/min et permet au rotor de tourner librement jusqu'à l'arrêt total.

Transmission latérale à 3 courroies (la plupart des broyeurs sur tracteur pour cette catégorie de poids sont dotés de transmission à 2 courroies)

Détail du carter de protection courroies latérales..

Détail du graisseur latéral côté transmission, en position facilité, accessible par la petite ouverture prévue à cet effet.

La boîte à engrenage de cette machine ne peut pas contenir plus de 0,5l d'huile.

Lire attentivement le manuel d'utilisation avant toute utilisation de la machine.

La prise de force est standard, de catégorie 1 3/8" z6 (adaptée à tous les tracteurs actuels et de production récente): Au cas où vous avez un ancien tracteur, il est impératif de contrôler s'il est doté de la même prise de force et ainsi que son sens de rotation qui doit être en sens horaire (droite)

Rouleau arrière stabilisateur réglable en hauteur fourni de série..

Détail du coussinet de fixation du rouleau.

Détail du soutien du rouleau,, avec orifices pour le réglage en hauteur. Réglable en hauteur sur 5 positions différentes.

Patins d'appui de série, peuvent également être réglés.

Protections antérieures robustes réalisées en acier moulé.

Pied d'appui.
