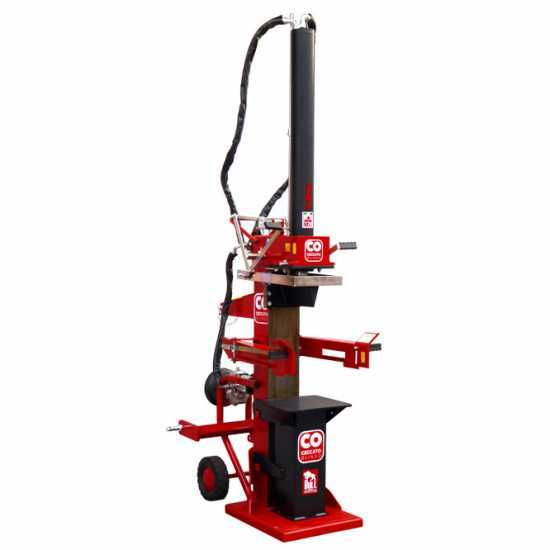

Ceccato BULL SPLT20 - Fendeuse sur tracteur - Verticale

La fendeuse à bois Bull SPLT20 de Ceccato Olindo est une fendeuse verticale activée par tracteur conçue spécialement pour les professionnels car elle est construite avec un couteau de grandes dimensions, qui est guidé par des patins en bronze le long d'un guide en acier de grande épaisseur étudié pour sauvegarder l'intégrité du cylindre de l'engin même sous l'effort le plus important.

La fendeuse Bull SPLT20 est actionnée par cardan en reliant celui-ci, par la prise de force, au tracteur.

Grâce à son exceptionnelle force de fendage de 20 tonnes elle est en mesure de fendre des bûches ligneuses, de dimensions variables jusqu'à une hauteur maximale de 114 cm grâce aux commandes d'actionnement supplémentaires situées dans la partie supérieure de l'engin qui permettent de fendre des bûches très grandes.

Elle est de plus munie d'une pompe à gros débit sur le multiplicateur pour l'utilisation à cardan qui garantit une force de fendage puissante et une grande vitesse de travail.

Elle est équipée d'un arc de sécurité et d'un système automatique de contrôle de fin de course réglable. Le vérin est repliable pour le remisage.

Avec cette fendeuse à bois professionnelle, l'opération de fendage est simple et sûre: le SPLT20 est muni des dispositifs de sécurité qui protègent l'utilisateur.

La fendeuse à bois Ceccato Bull est entièrement fabriquée en Italie.

Cet engin fait partie de la gamme de fendeuses à bois Bull activées par un vérin de 1100 mm de Ceccato Olindo: SPLT20 SPLT16 SPLT13.11

COIN: Coin avec inclinaison de 3° vers la colonne.

BASE: l'épaisseur de la base d'appui est de 50 mm, ce qui favorise la stabilité de la fendeuse, la plaque de la base est extensible jusqu'à 100 mm en-dehors du bord du coin de fendage.

COURSE: le coin de fendage à fin de course a une distance résiduelle de la plaque d'appui de 100mm

LEVIERS COMMANDE SUPERIEURS: leviers raccourcis de façon à les rendre conformes à la norme

LEVIERS COMMANDE BRAS INFERIEURS: Leviers raccourcis dans les bras de soutien de la bûche et positionnement de ces leviers en respectant les mesures de hauteur indiquées par la norme. De plus elles ont une forme apte à éviter la chute de la bûche vers l'opérateur.

TUYAUX HYDRAULIQUES: Nous avons augmenté le diamètre des tuyaux, ceci permet une plus basse température de l'huile. Protection avec gaine en toile sérigraphiée Ceccato Olindo fermées par des boucles d'acier. Ceci en cas de cassure ou d'éclatement du tuyau en vaporisant l'huile sans aucun risque d'accident.

SOULÈVEMENT DE LA BÛCHE: installation prédisposée du dispositif de soulèvement en synchronisation avec le mouvement du coin de fendage

Outre les normatives citées ci-dessus, nous avons remplacé le distributeur de série par un distributeur à très haute pression et de haute qualité. La fendeuse est munie de tuyaux hydrauliques à haute portée et prédisposée pour l’éventuel treuil, qui n’est pas fourni de série.

Sur chaque modèle de fendeuse sont appliqués des pictogrammes requis par la directive et sont mis à jour tous les manuels d'utilisation et d'entretien.

Les fendeuses Ceccato sont conformes à la norme DIN EN 609-1:2017.

Cette fendeuse à bois peut être utilisée en la reliant au cardan du tracteur.

Dans cette configuration la fendeuse à bois exploite l'action d'une pompe hydraulique performante fonctionnant avec une pression de 230 bars (max) en mesure de pomper 49 l/min et qui fournit l'huile, pompée du réservoir, au cylindre hydraulique qui sert de pousseur.

Le corps de la structure de la machine même a la fonction de réservoir d'huile hydraulique.

La connexion au tracteur est garantie grâce à la goupille à trois points dont la robuste structure est munie.

Détail du multiplicateur à engrenages en acier trempé à bain d'huile avec revêtement interne réalisé en fonte d'aluminium.

Un tel multiplicateur transfère le couple moteur du tracteur (grâce au cardan) jusqu'à la pompe hydraulique.

Le circuit hydraulique est muni d'un filtre métallique à cartouche.

Avec une poussée de 20 tonnes cette fendeuse à bois est en mesure de fendre des bûches de bois noueux, de dimensions variables jusqu'à une hauteur maximale de 114 cm grâce aux commandes d'actionnement supplémentaires situées dans la partie supérieure de l'engin qui permettent de fendre des bûches très grandes.

Ceci grâce au cylindre piston exceptionnellement robuste et de grandes dimensions, avec un diamètre externe de 125 mm et un diamètre interne de 70 mm

Le piston de 1100 mm est guidé par des patins le long d'une glissière en acier, qui même sous un effort maximal sauvegarde le cylindre et est supporté par des guides latéraux réalisés en bronze à haute densité avec une épaisseur de contact remplaçable. Grâce à l'épaisseur de coulissage réalisée en bronze, les glissières permettent de préserver la plaque portante en acier sur le tronc principal de la fendeuse à bois.

Réglage de la course du piston: pour couper les bûches courtes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le cylindre de réglage grâce à la clé de serrage.

Piston démontable et repliable pour limiter la hauteur de la fendeuse à bois

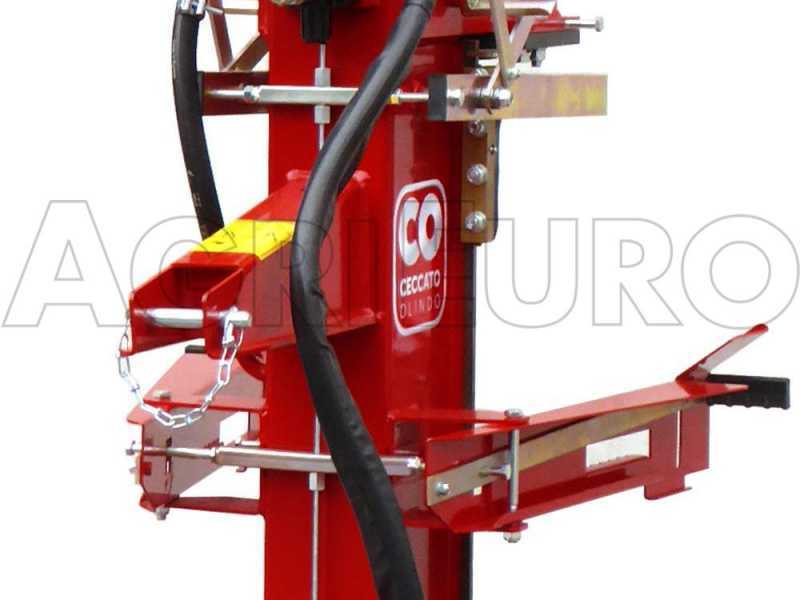

La fendeuse à bois est munie s'un système d'actionnement du cylindre à vitesse variable et de doubles commandes d'actionnement.

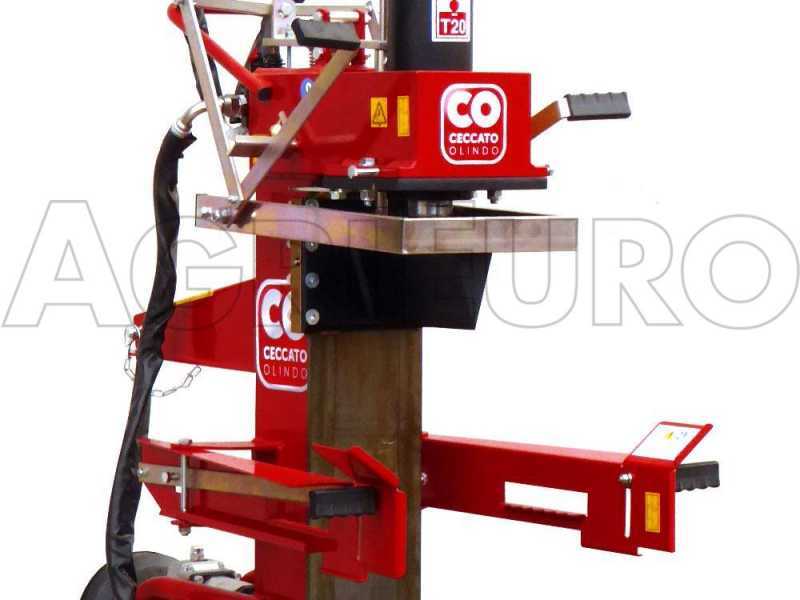

Détail des commandes hautes et des commandes basses

Les doubles leviers de commande pour actionner l'engin doivent nécessairement être actionnées par l'opérateur avec l'utilisation des deux mains. Ceci afin d'éviter tout type d'accident.

En appliquant une légère pression, la fendeuse à bois fait bouger le cylindre pousseur à une vitesse notable en maintenant une petite capacité de pression jusqu'au contact avec le bois à fendre.

En pressant en revanche avec une pression plus importante le piston ralentit la vitesse du piston en augmentant la capacité de pression du coin jusqu'à 20 tonnes.

La vitesse simple ou double se sélectionne simplement en pressant avec une plus grande ou plus petite pèression sur les poignées de commandes. Il sera plus évident pour l'opérateur, une fois que le coin entrera en contact avec la bûche, de presser avec une plus grande pression sur les poignées afin que le coin concentre en lui toute la puissance de la fendeuse pour fendre la bûche.

La fendeuse à bois est réalisée avec des plaques d'acier émaillé de grande épaisseur qui composent un châssis à structure très résistante. En effet, à la différence de la plupart des fendeuses à bois présentes sur le marché, qui possèdent un châssis réalisé avec des traverses en "H", le châssis de la fendeuse à bois Ceccato est réalisé avec une structure renforcée, avec une plaque antérieure aplatie où glisse le coin fendeur. Cette plaque glissante est réalisée en acier trempé à haute résistance, dont l'acier est encore plus dur que celui utilisé pour la structure du châssis. Le résultat est un châssis et une structure portante très solides, pratiquement indestructibles.

La fendeuse à bois est munie de roues pour faciliter le déplacement et un équilibre parfait: le déplacement peut en effet aussi être effectué par une seule personne même si le poids de l'engin est d'environ 385 Kg.

Détail des roues pour le déplacement de 27 cm de diamètre.

Détail de la goupille à 3 points: haut

Détail de la goupille à 3 points: bas

Détail de la goupille pour le soulèvement

Cet engin est réalisé en tenant compte de toutes les normes en vigueur pour assurer la sécurité de l'opérateur.

Dispositif de blocage de la remontée du coin avec des bûches enchâssées. En pressant ce support supérieur la remontée du piston s'effectue correctement. Ceci permet de travailler en toute sécurité en éliminant le danger d'accidents aux mains et poignets.

Détail du coin fendeur

Détail du distributeur hydraulique professionnel de grandes dimensions.

Détail du plateau extractible pour le fendage au sol

Détail du bouchon du réservoir de l'huile hydraulique

Détail du niveau de l'huile hydraulique

Détail du filtre de l'huile de Ceccato Olindo: filtre à huile à cartouche, remplaçable, de type professionnel et de grandes dimensions.

Détail de la base d'appui d'épaisseur exceptionnelle

Réglage de la course du piston: pour couper les bûches courtyes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le vérin de réglage grâce à la clé de serrage.

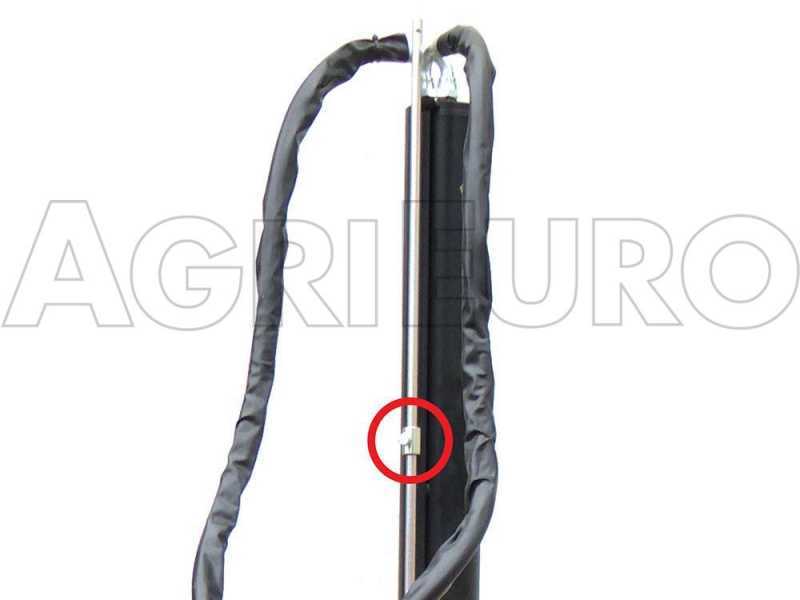

Détail du réglage de la course pour le réglage de la remontée du coin

Détail des guides lateraux du vérin réalisés en bronze.
