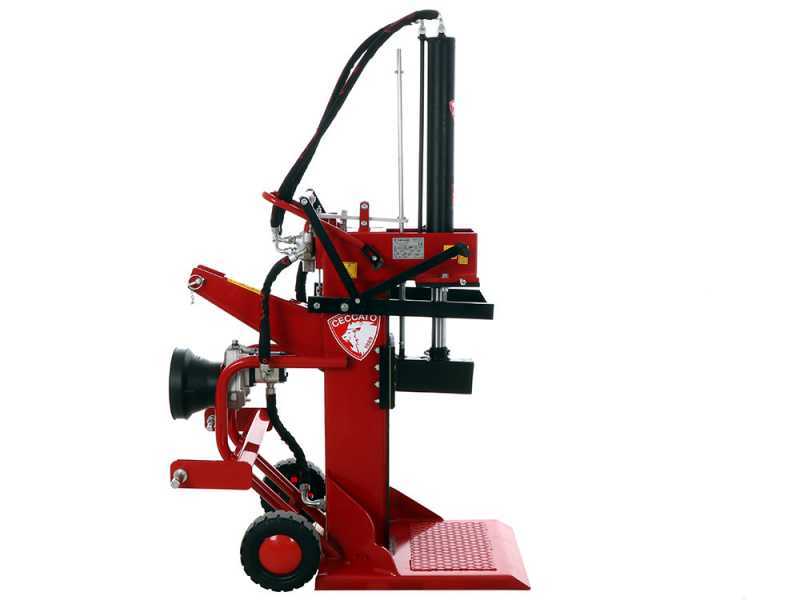

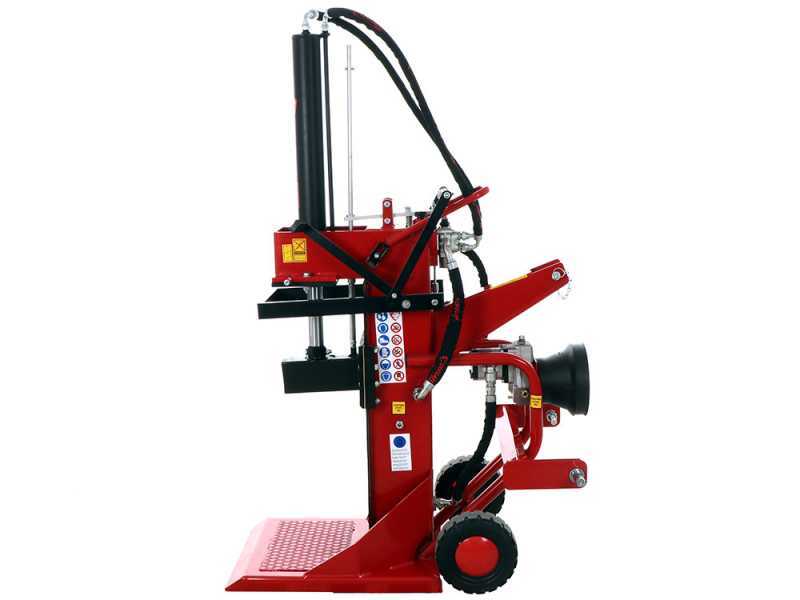

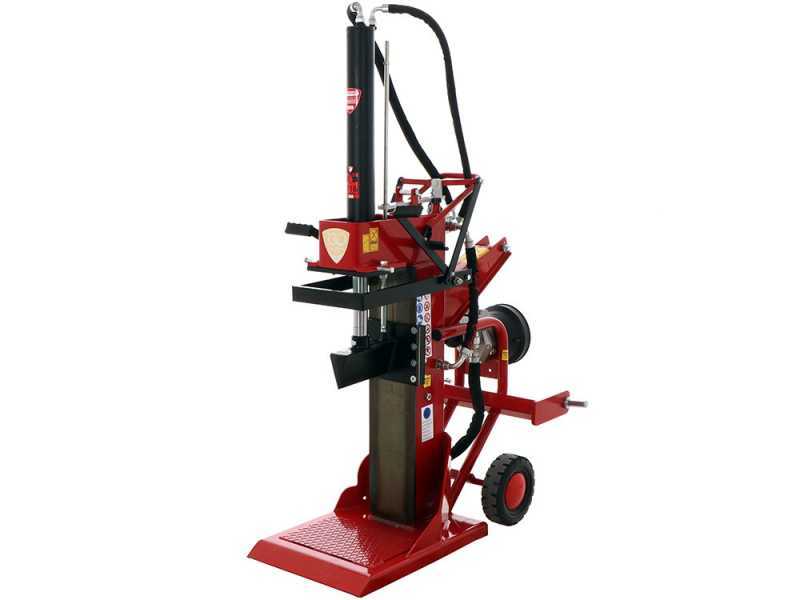

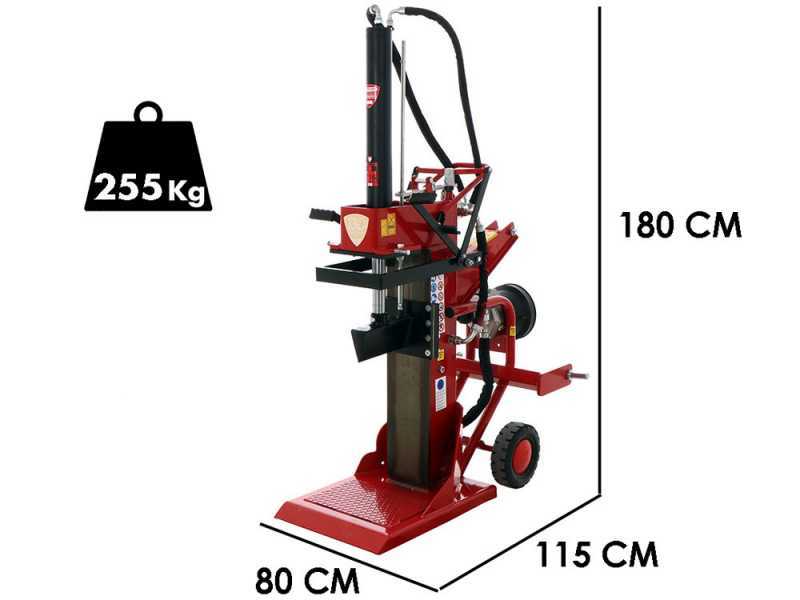

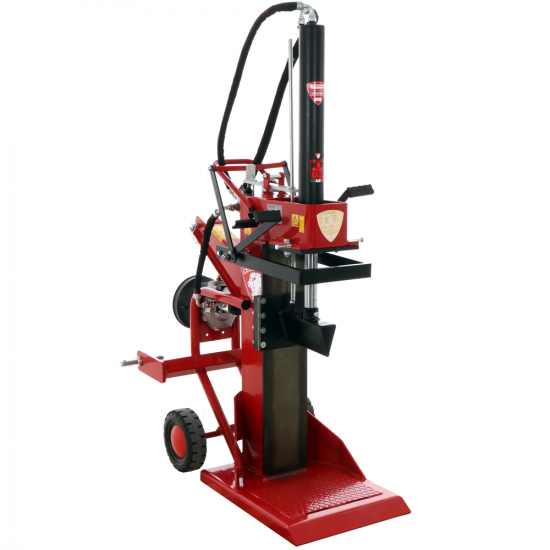

Ceccato BULL SPLT16TC-650 - Fendeuse à tracteur - Verticale

La fendeuse à bois Bull SPLT16TC-650 della Ceccato Olindo de Ceccato Olindo est une fendeuse à bois verticale activée par tracteur conçue spécialement pour les personnes qui en font un usage intensif.

Elle est construite avec un couteau de grandes dimensions, qui est guidé par des patins le long d'un guide en acier de grande épaisseur étudié pour sauvegarder l'intégrité du cylindre de l'engin même sous l'effort le plus important.

La fendeuse Bull SPLT16TC-650 est actionnée par cardan en reliant celui-ci, par la prise de force, au tracteur. Grâce à son exceptionnelle force de fendage de 16 tonnes qu'elle réussit à produire , elle est en mesure de fendre des bûches ligneuses, de dimensions variables jusqu'à une hauteur maximale de 67 cm.

La fendeuse à bois Ceccato Bull SPLT16TC-650 permet de fendre des bûches jusqu'à terre, et est équipée d'un arc de sécurité contre les accidents et d'un système automatique de contrôle de fin de course réglable et de tous les dispositifs de sécurité qui protègent l'utilisateur.

La fendeuse à bois Ceccato Bull est entièrement fabriquée en talie

Cet engin fait partie de la gamme de fendeuses à bois Bull de Ceccato Olindo

COIN: Coin avec inclinaison de 3° vers la colonne.

BASE: l'épaisseur de la base d'appui est de 55 mm, ce qui favorise la stabilité de la fendeuse, la plaque de la base est extensible jusqu'à 100 mm en-dehors du bord du coin de fendage.

COURSE: le coin de fendage à fin de course a une distance résiduelle de la plaque d'appui de 100mm

LEVIERS COMMANDE SUPERIEURS: leviers raccourcis de façon à les rendre conformes à la norme

LEVIERS COMMANDE BRAS INFERIEURS: Leviers raccourcis dans les bras de soutien de la bûche et positionnement de ces leviers en respectant les mesures de hauteur indiquées par la norme. De plus elles ont une forme apte à éviter la chute de la bûche vers l'opérateur.

TUYAUX HYDRAULIQUES: Nous avons augmenté le diamètre des tuyaux, ceci permet une plus basse température de l'huile. Protection avec gaine en toile sérigraphiée Ceccato Olindo fermées par des boucles d'acier. Ceci en cas de cassure ou d'éclatement du tuyau en vaporisant l'huile sans aucun risque d'accident.

SOULÈVEMENT DE LA BÛCHE: installation prédisposée du dispositif de soulèvement en synchronisation avec le mouvement du coin de fendage

Sur chaque modèle de fendeuse sont appliqués des pictogrammes requis par la directive et sont mis à jour tous les manuels d'utilisation et d'entretien.

Les fendeuses Ceccato sont conformes à la norme DIN EN 609-1:2017.

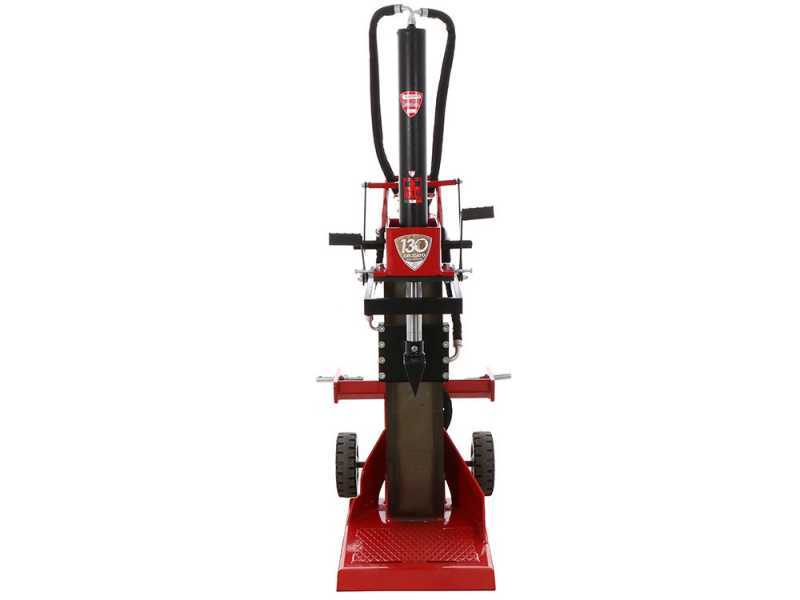

Cette fendeuse à bois est utilisée en la reliant au cardan du tracteur.

La fendeuse à bois exploite l'action d'une pompe hydraulique performante fonctionnant avec une pression de 230 bars (max) en mesure de pomper 40 l/min et qui fournit l'huile, pompée du réservoir, au cylindre hydraulique qui sert de pousseur.

Le corps de la structure de la machine même a la fonction de réservoir d'huile hydraulique.

La connexion au tracteur est garantie grâce à la goupille à trois points dont la robuste structure est munie.

Détail du multiplicateur à engrenages en acier trempé à bain d'huile avec revêtement interne réalisé en fonte d'aluminium.

Ce multiplicateur transfère le couple moteur du tracteur (grâce au cardan) jusqu'à la pompe hydraulique.

Avec une force de fendage de 16 tonnes cette fendeuse à bois est en mesure de fendre des bûches de bois noueux, de dimensions variables jusqu'à une hauteur maximale de 67 cm de longueur.

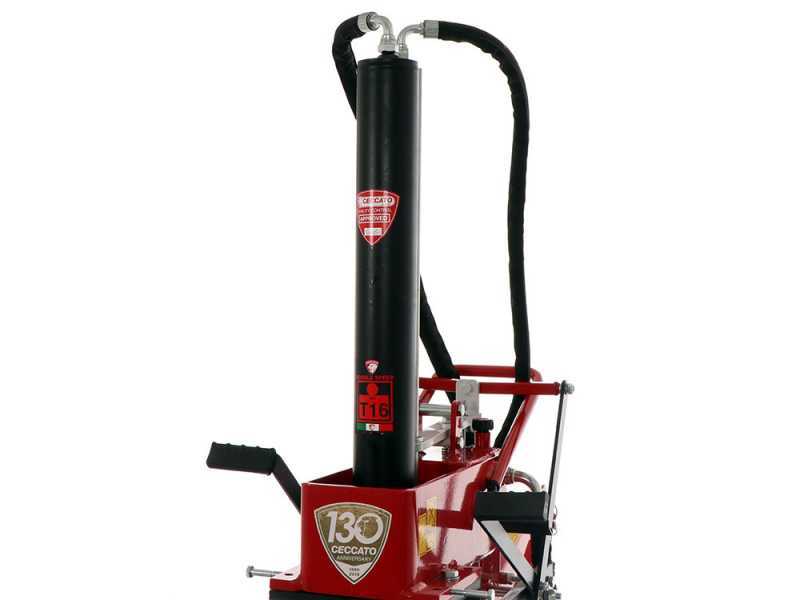

Ceci grâce au cylindre vérin exceptionnellement solide et de grandes dimensions, avec un diamètre extérieur de 90 mm et un diamètre interne de 50 mm.

Le piston est guidé par des patins le long d'une glissière en acier, qui même sous un effort maximal sauvegarde le cylindre et est supporté par des guides latéraux réalisés en ABS à haute densité avec une épaisseur de contact remplaçable réalisée en bronze.

Le matériau avec lequel les guides sont réalisés est à résistance très élevée et contre l'usure, et grâce à l'épaisseur de glissement réalisée en bronze, elles permettent de préserver la plaque d'acier portante sur le tronc principal de la fendeuse à bois.

Le coin de la fendeuse à bois est réalisé en fonte d'acier moulé, à très haute résistance avec une largeur de 26 cm.

Réglage de la course du piston: pour couper les bûches courtes et rendre le travail plus rapide, il est possible de régler la course du piston.

La fendeuse à bois est munie d'un système d'actionnement du cylindre à vitesse variable.

Les doubles commandes d'actionnement de l'engin doivent nécessairement être actionnées par l'opérateur avec l'utilisation des deux mains. Ceci afin d'éviter tout type d'accident.

En appliquant une légère pression, la fendeuse à bois fait bouger le cylindre pousseur à une vitesse notable en maintenant une petite capacité de pression jusqu'au contact avec le bois à fendre.

En pressant en revanche avec une pression plus importante sur la poignée de commandes, le piston ralentit la vitesse du piston en augmentant la capacité de pression du coin jusqu'à 16 tonnes.

La vitesse simple ou double se sélectionne simplement en pressant avec une plus grande ou plus petite pèression sur les poignées de commandes. Il sera plus évident pour l'opérateur, une fois que le coin entrera en contact avec la bûche, de presser avec une plus grande pression sur les poignées afin que le coin concentre en lui toute la puissance de la fendeuse pour fendre la bûche.

La fendeuse à bois est réalisée avec des plaques d'acier émaillé de grande épaisseur qui composent un châssis à structure très résistante. En effet, à la différence de la plupart des fendeuses à bois présentes sur le marché, qui possèdent un châssis réalisé avec des traverses en "H", le châssis de la fendeuse à bois Ceccato est réalisé avec une structure renforcée, avec une plaque antérieure aplatie où glisse le coin fendeur. Cette plaque glissante est réalisée en acier trempé à haute résistance, dont l'acier est encore plus dur que celui utilisé pour la structure du châssis. Le résultat est un châssis et une structure portante très solides, pratiquement indestructibles.

La fendeuse à bois est munie de roues pour faciliter le déplacement et un équilibre parfait: le déplacement peut en effet aussi être effectué par une seule personne en utilisant la poignée pour l'inclinaison de la fendeuse à bois et les roues de 27 cm de diamètre pour effectuer le déplacement.

La plaque d'appui a une hauteur de 55 mm qui favorise une bonne stabilité en dépassant de la plaque plate où court le coin de la fendeuse et arrive à avoir une longueur totale de 69 cm.

Dans des situations particulières, elle peut également être soulevée grâce à son crochet spécifique pour le soulèvement.

Cet engin est réalisé en tenant compte de toutes les normes en vigueur afin de rendre plus sûr le travail de l'opérateur.

Dispositif de blocage de la remontée du coin avec des bûches enchâssées. En pressant ce support supérieur la remontée du piston s'effectue correctement. Ceci permet de travailler en toute sécurité en éliminant le danger d'accidents aux mains et poignets.

Détail du distributeur hydraulique professionnel .

Détail de la protection de l'attache à tracteur.

Détail du bouchon de réservoir de l'huile hydraulique.

Détail du niveau de l'huile hydraulique.

Détail de la base d'appui d'épaisseur exceptionnelle.

Réglage de la course du piston: pour couper les bûches courtes et rendre le travail plus rapide, il est possible de régler la course en agissant sur le vérin de réglage grâce à la clé de serrage.

Détail des guides latéraux du vérin réalisés en ABS à haute densité avec épaisseur de contact réalisée en bronze.

Détail du crochet à 3 points pour tracteur.
