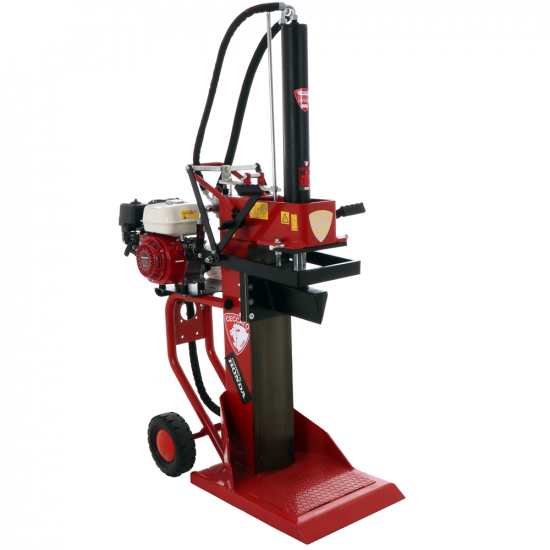

Ceccato BULL SPL16-TCH - Fendeuse à bois thermique - Verticale

La fendeuse à bois Bull SPL16-TCH de Ceccato Olindo est une fendeuse à bois thermique qui engendre une puissance de pas moins de 16 tonnes garantie par le moteur à essence 4 temps Honda GX200 et permet de fendre des bûches, même si le bois est particulièrement noueux, de dimensions variables jusqu’à une hauteur de 67 cm. Il est muni d’un couteau de grandes dimensions, qui est guidé par un patin le long d’une glissière en acier de grande épaisseur étudiée pour sauvegarder l’intégrité du cylindre même sous effort maximal.

Double pompe de grand débit qui garantit une forte poussée et une grande puissance de travail. Elle a 2 roues qui permettent un déplacement facile et elle est également munie dì’un système automatique de contrôle de fin de course réglable.

Avec cette fendeuse professionnelle, le travail de fendage est simple et sûr: le SPL16-TCH est muni des dispositifs de sécurité adéquats qui protègent l’utilisateur.

La fendeuse Ceccato Bull est entièrement fabriquée en Italie

Cette fendeuse fait partie de la gamme Bull de Ceccato Olindo

COIN : Coin avec inclinaison de 3° vers la colonne.

BASE : l'épaisseur de la base d'appui est de 55 mm, ce qui favorise la stabilité de la fendeuse, la plaque de la base est extensible jusqu'à 100 mm en-dehors du bord du coin de fendage et a une longueur totale de 69 cm.

COURSE : le coin de fendage à fin de course a une distance résiduelle de la plaque d'appui de 100 mm

LEVIERS COMMANDES SUPÉRIEURS : leviers raccourcis de façon à les rendre conformes à la norme

LEVIERS COMMANDE BRAS INFERIEURS : Leviers raccourcis dans les bras de soutien de la bûche et positionnement de ces leviers en respectant les mesures de hauteur indiquées par la norme. De plus elles ont une forme apte à éviter la chute de la bûche vers l'opérateur.

TUYAUX HYDRAULIQUES : Nous avons augmenté le diamètre des tuyaux, ceci permet une plus basse température de l'huile. Protection avec gaine en toile sérigraphiée Ceccato Olindo fermées par des boucles d'acier. Ceci en cas de cassure ou d'éclatement du tuyau en vaporisant l'huile sans aucun risque d'accident.

SOULÈVEMENT DE LA BÛCHE : installation prédisposée du dispositif de soulèvement en synchronisation avec le mouvement du coin de fendage

Sur chaque modèle de fendeuse sont appliqués des pictogrammes requis par la directive et sont mis à jour tous les manuels d'utilisation et d'entretien.

Les fendeuses Ceccato sont conformes à la norme DIN EN 609-1:2017.

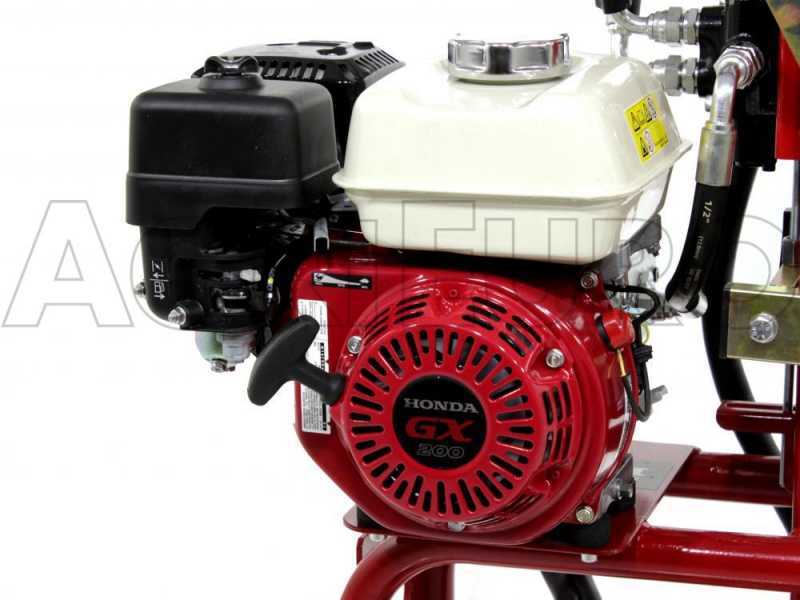

Le moteur Honda GX 200 est de série
professionnel et puissant de toute dernière génération avec technologie à soupapes en tête.

Caractéristiques:

La série Honda "GX" est hautement professionnelle et a été conçue pour les travaux lourds dans le domaine de la construction, de l'agriculture et de l'industrie (générateurs, soudeurs…). Elle se caractérise par une longévité élevée et une grande fiabilité.

La fendeuse exploite l’action d’une double pompe hydraulique de performances élevées fonctionnant à une pression de 230 bars (max) en mesure de pomper jusqu’à 24 l/min et qui fournit l’huile, pompé du réservoir, au cylindre hydraulique qui sert de pousseur. Le corps de la structure de la fendeuse a la fonction de réservoir d’huile hydraulique.

Détail du filtre à huile

NOTE: faire fonctionner le moteur toujours au maximum des tours en réglant l’accélérateur au maximum

Avec une force de fendage de 16 tonnes cette fendeuse est en mesure de fendre des bûches de gros volumes et noueuses, de dimensions variables jusqu’à une hauteur maximale de 67 cm.

Ceci grâce au cylindre piston exceptionnellement robuste et de grandes dimensions, avec un diamètre externe de 90 mm et dimètre intérieur de 50 mm

Le vérin est guidé avec des patins grâce à une glissière en acier, qui sauvegarde le cylindre même avec un effort maximal et supporté par des guides latéraux réalisés en ABS à haute densité avec une épaisseur de contact remplaçable réalisée en bronze.

Le matériau avec lequel les guides sont réalisés sont à très hautes résistance et antiusure, et grâce à l’épaisseur de coulissement réalisée en bronze elles permettent de préserver la plaque en acier portant sur le tronc principal de la fendeuse.

Le coin de la fendeuse est réalisé en fonte d’acier moulé, à très haute résistance avec une largeur de 26 cm.

Réglage de la course du vérin: pour fendre les bûches et accélérer le travail il est possible de régler la course du piston.

La fendeuse est munie d’un circuit d’actionnement du cylindre à vitesse variable.

Les leviers bi-commande pour activer la fendeuse doivent nécessairement être activés par l’opérateur avec l’utilisation des 2 mains. Ceci afin d’éviter tout type d’accident.

En appliquant une légère pression, la fendeuse fait bouger le cylindre pousseur à une vitesse notable en maintenant une petite capacité de pression jusqu’au contact avec le bois à couper.

En pressant avec une plus grande pression sur les manettes de commande le vérin ralentit sa vitesse de façon notable en augmentant la capacité de pression du coin jusqu’à 16 tonnes

La vitesse simple ou double se sélectionnent en pressant avec une pression majeure ou mineure sur les poignées de commande. Il sera alors instinctif pour l’opérateur, une fois que le coin arrivera au contact avec la bûche, de presser sur les poignées avec une plus grande pression afin que le coin concentre sur lui toute la force de la fendeuse pour effectuer le fendage de la bûche.

La fendeuse est réalisée avec des profils en acier émaillé de grosse épaisseur qui composent un châssis à très haute résistance. À la différence de la majeure partie des fendeuses sur le marché, qui possèdent des châssis réalisés avec des poutres en "H", le châssis de la fendeuse Ceccato est réalisé avec une structure renforcée, et est renforcée avec la plaque antérieure où glisse le coin de la fendeuse. Une plaque glissante est réalisé en acier trempé hautement résistant, dont l’acier est encore plus dur que celui utilisé pour la structure du châssis. Le résultat est un châssis avec structure portante très robuste, en pratique indestructible.

La fendeuse possède des roues pour faciliter le déplacement et est excellemment équilibré : le déplacement peut être effectué même par une seule personne en utilisant la poignée pour l’inclinaison de la fendeuse et les roues pour le déplacement de 27 cm de diamètre.

Dans des situations particulières il peut être également soulevé avec crochet spécifique pour le soulèvement

La plaque d'appui a une hauteur de 55 mm qui favorise une bonne stabilité car elle dépasse la plaque plate où court le coin de la fendeuse et arrive ainsi à une longueur totale de 69 cm.

Cette fendeuse est réalisée en tenant compte de toute les normes du secteur afin de rendre sûr le travail de l’opérateur.

Dispositif de blocage de la remontée du coin avec des bûches enchâssés. En appuyant sur ce support supérieur la remontée du vérin s’arrête automatiquement. Ceci permet de travailler en toute sécurité en éliminant le danger d’accidents aux mains et aux poignets

Détail du distributeur hydraulique professionnel

Détail du bouchon du réservoir d’huile hydraulique

Détail du niveau d’huile hydraulique

Détail de la base de fendage d’épaisseur exceptionnelle

Réglage de la course du vérin: pour fendre des bûches courtes et accélérer le travail il est possible de régler la course en agissant sur le cylindre de réglage avec la clé de serrage.

Détail des guides latéraux du vérin réalisés en ABS à haute densité avec une épaisseur de contact réalisée en bronze

Détail du filtre à huile
