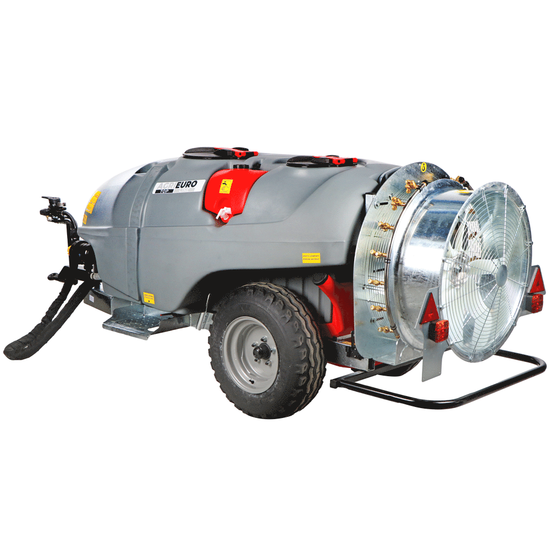

Atomiseur traîné Gray T Car 1500/80 avec attelage pour tracteur pour pulvérisation - Capacité 1500L - Pompe AR1064

L’atomiseur traîné Gray T Car 1500/80 Agrieuro Top Line est conçu pour la pulvérisation de cultures arboricoles et de vignobles. Grâce au réservoir principal de 1500 litres, il assure une grande autonomie opérationnelle, réduisant le nombre de recharges. Le châssis en acier galvanisé à chaud garantit une résistance à la corrosion et une longue durée de vie. L’essieu réglable en hauteur et en largeur permet d’adapter la machine à différentes conditions de terrain.

La pompe Annovi Reverberi AR 1064 est équipée de 4 membranes, avec un débit de 108 L/min et une pression maximale de 50 bar, assurant une distribution puissante et constante du liquide. Le groupe de commande manuel à levier unique permet de régler précisément la pression, tandis que le multiplieur à engrenages en bain d'huile offre deux vitesses plus une position neutre, pour optimiser les performances selon les besoins opérationnels.

Le conduit à flux dirigé optimise la distribution du produit, tandis que le groupe ventilateur en acier galvanisé à chaud d'un diamètre de 800 mm assure une puissante aspiration arrière. Les tuyauteries porte-jets en acier inox accueillent 14 porte-jets doubles et orientables en laiton, équipés de système anti-goutte et plaque en céramique, garantissant une couverture uniforme des cultures.

Caractéristiques principales:

• Réservoir de 1500 L avec système de lavage et lave-mains intégrés
• Pompe Annovi Reverberi AR 1064 avec 4 membranes, 108 L/min, 50 bar
• Groupe ventilateur de 800 mm, aspiration arrière
• 14 porte-jets doubles en laiton, avec système anti-goutte
• Châssis en acier galvanisé à chaud, essieu réglable
• Multiplieur avec deux vitesses + neutre
• Agitateur hydraulique et filtre d'aspiration avec clapet anti-retour

ATTENTION: La machine est homologuée pour circuler sur les routes urbaines et extra-urbaines avec réservoir vide (UNIQUEMENT EN ITALIE)

Groupe ventilateur en acier Swedish steel avec traitement de galvanisation à chaud, équipé de multiplicateur à bain d'huile à engrenages.

Ventilateur axial à aspiration arrière de diamètre 800 mm (9 pales).

Le ventilateur de l'atomiseur est l'élément essentiel qui détermine la puissance de l'atomiseur, donc il détermine la capacité à pousser le produit pulvérisé en largeur et en hauteur. Pales réalisées en nylon qui garantissent une excellente résistance aux agents atmosphériques.

Grâce aux caractéristiques du ventilateur, il est possible d'utiliser le produit dans les domaines suivants :

• Agrumes
• Vergers
• Vignobles
• Cultures sous serre
• Oliveraies
• Plantes à haut fût
• Baies, myrtilles, avocats
• Bananaies

La transmission de l'atomiseur est à engrenages en bain d'huile, pour assurer une fiabilité maximale dans le temps.

La boîte d'engrenages est produite en Italie par CMV di Lonigo. (boîte réalisée en fonte)

Le Made in Italy garantit pour ce composant une excellente qualité de construction et des matériaux, ainsi qu'une facilité de trouver des pièces de rechange en cas de besoin.

Détail levier d'engagement transmission ventilateur avec vitesses 1° et 2° + position neutre.

Attelage cardan du ventilateur.

Barres porte-jets en acier inox divisées en deux secteurs, un côté gauche avec 7 jets et un côté droit avec les autres 7 jets.

Doubles jets en laiton anti-goutte à fermeture rapide.

Buses en céramique 1,0 / 1,2

Il a trois positions qui correspondent aux positions :

• jet avec trou plus grand (plus grande distribution de liquide)
• position centrale = jet fermé
• jet avec trou plus petit (moindre distribution de liquide)

Pompe à quatre membranes semi-hydrauliques Annovi Reverberi AR-1064 en aluminium utilisée dans le secteur agricole professionnel sur des machines de pulvérisation pour traitements en verger ou vignoble avec des produits phytosanitaires en régime de haute pression.

Parties en contact avec les liquides pompés en aluminium anodisé et en AISI 303/304. Membranes en NBR qui garantissent des standards élevés de résistance aux agents chimiques utilisés dans les traitements phytosanitaires. Joints en caoutchouc NBR. Carter moulé sous pression avec mécanique en bain d’huile, réservoir en matériau plastique transparent pour contrôle visuel du niveau. Complète de soupape de surpression avec réarmement et protection cardan.

Système de blocage de la membrane de nouvelle conception pour éviter les déchirures par contact même en conditions d'utilisation difficiles. Valves avec profil à secteur sphérique qui opposent moins de résistance au passage du liquide et améliorent le rendement volumétrique.

Prestations

• N. de membranes / pistons: 4
• Débit: 108.5 l/min
• Pression: 50,0 bar
• Puissance: 7.3 CV
• RPM: 550
• Poids: 23,5 Kg

Protection cardan homocinétique.

Pompe avec double sortie directe dont une dédiée au mélangeur interne et une autre utilisée pour d'autres usages

Groupe de réglage de pression à trois voies.

Manette pour le réglage de la pression.

Manomètre.

Les deux robinets latéraux alimentent respectivement le secteur droit du ventilateur et le secteur gauche.

Levier de commande pour l'ouverture ou la fermeture de la pression.

Cela signifie que vous pouvez activer la distribution des deux secteurs également de manière disjointe, par exemple activer uniquement les jets sur le côté droit ou uniquement sur le côté gauche (par exemple lors du traitement à la limite de votre parcelle).

Groupe de commande à distance équipé de câbles très longs qui permet de porter le groupe de commande jusqu'au tracteur.

Châssis renforcé en acier Swedish steel avec traitement de galvanisation à chaud qui rend la machine très résistante à l'usure dans le temps.

Pare-chocs arrière pour atténuer les dommages d'une collision.

Timon avec l'attelage jusqu'à 3 niveaux.

Essieu à porte-à-faux réglable en largeur pour une plus grande stabilité de la machine sur des parcours avec un terrain plus irrégulier.

Détail des feux arrière: gauche et droit.

Détail des feux avant

Les roues de l'atomiseur traîné jouent un rôle fondamental dans le fonctionnement et la mobilité de l'équipement.

Les roues montées sur cet atomiseur assurent une adhérence maximale au sol pour faire face à des terrains accidentés et irréguliers typiques des zones agricoles.

Modèle de pneus: 10/75 r.15.3

Détail du bloque-roues.

Détail du porte-bloque-roues

Roue jockey qui garantit la stabilité de la machine (réglable en hauteur avec le levier approprié lors de l'accouplement au tracteur).

à vidange totale, capacité lt. 1500.

Citerne supplémentaire pour le lavage du circuit

de fond pour la vidange totale.

multi volume, pour mélanger constamment la solution à l'intérieur de la citerne, équipé de jet à haute pression qui tire au centre de la citerne.

Équipé d'un système de remplissage automatique (le tuyau pour effectuer le remplissage automatique de la cuve doit éventuellement être acheté en supplément).

Détail du filtre d'eau entrante.

Plateforme pour faciliter à l'opérateur l'accès à la citerne.

Machine conforme aux normes CE
